京瓷車刀系列DRA高效率可換鑽尖式磚頭 – MagicDrill DRA

京瓷車刀(Kyocera)京瓷車刀系列DRA高效率可換鑽尖式磚頭 – MagicDrill DRA

低阻力設計實現卓越的孔精度
刀桿芯厚大
細碎的切斷切屑,實現順暢的深孔加工
簡單鑽尖更換

5 大特點解決孔加工問題

1.低阻力設計保證孔精度提高

通過採用特殊齒形的 S 字曲線切刃,降低切削阻力,抑制入刀時的震動。
DRA 4w

2.刀桿芯厚大,抑制撓曲變形

與其他公司產品 A 比較芯厚增厚約20%,抑制撓曲變形,提高孔徑精度。
DRA 5w

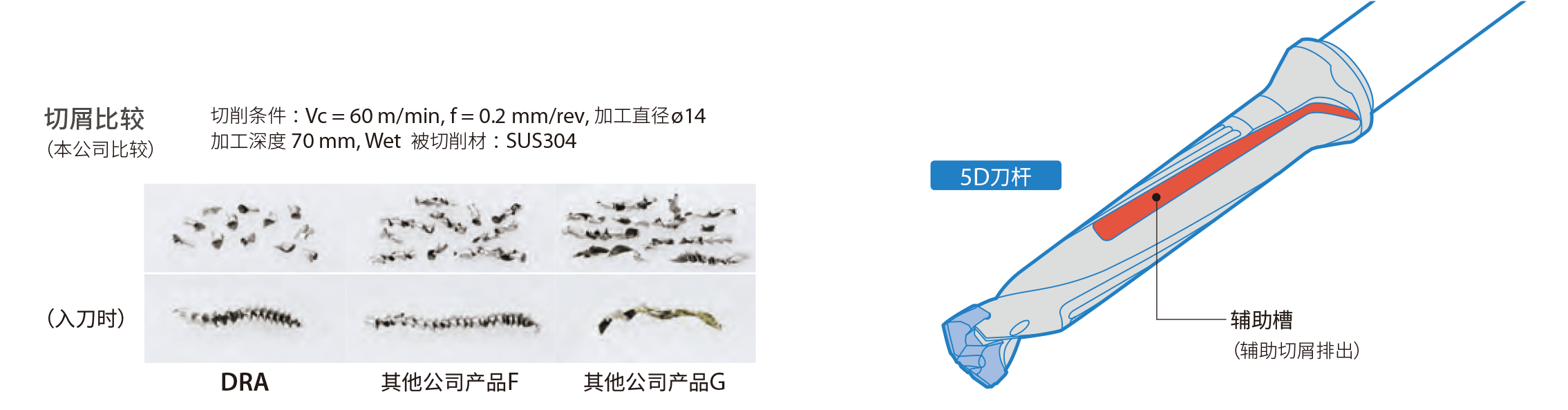

3.細碎的切斷切屑,即使在深孔加工上也能實現優異的切削排出

最適宜的修磨保證穩定的切屑排出,擴展了刀桿後端麵的輔助槽(5D、8D)發揮效用,將切屑順暢排出。

DRA 6w

4.簡單鑽尖更換

不用拆卸固定螺絲即可實現鑽尖更換。
DRA 7w

5.在多種被切削材中實現長壽命,穩定加工

MEGACOAT NANO PR1535 將高韌性母材與特殊奈米塗層相結合,在鋼到不銹鋼的加工中發揮出優異性能。
DRA 8w

加工案例

DRA 8DRA 9

鑽頭用鑽尖

DRA 10 DRA 11
DRA 12

DRA 刀桿及零件

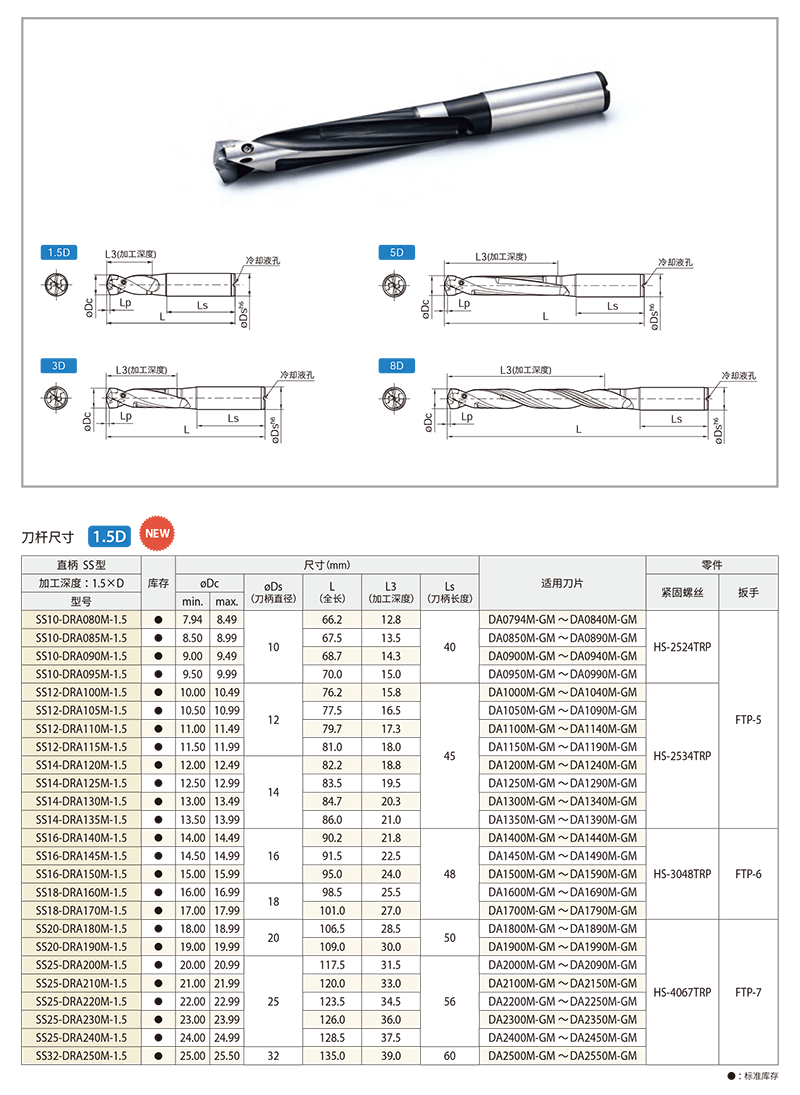

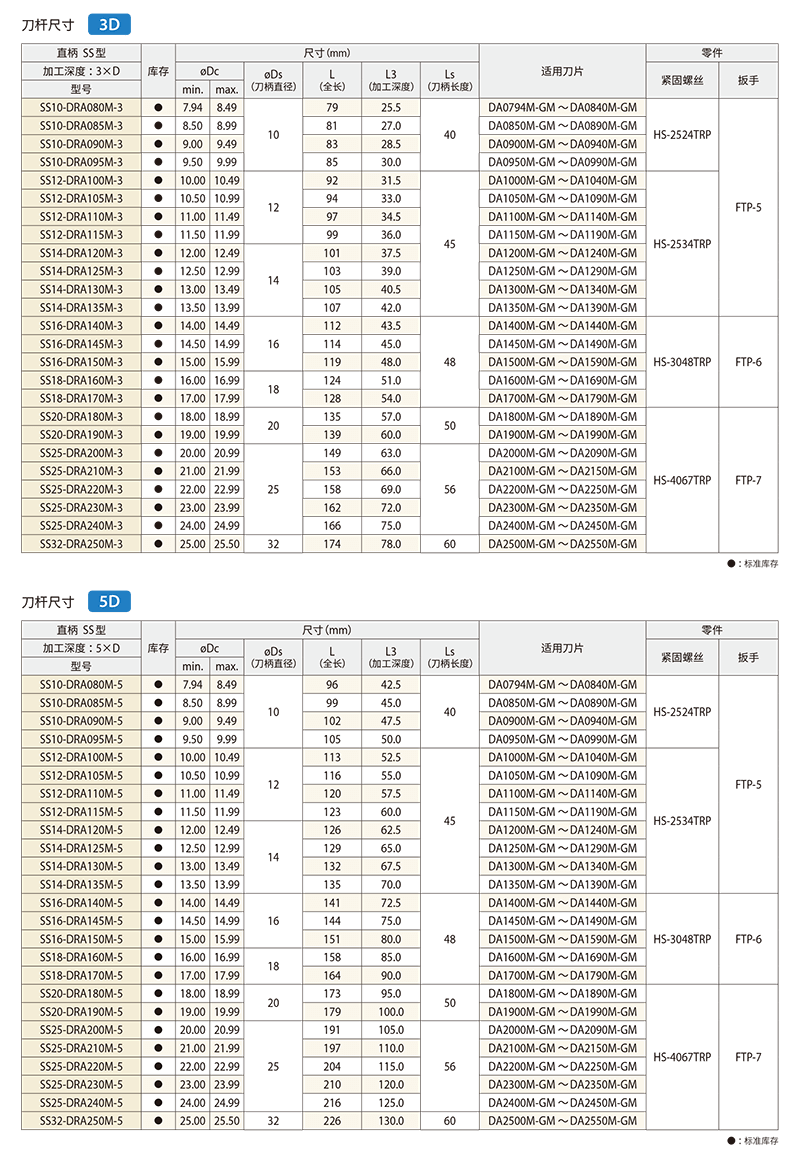

1.DRA 刀桿(直柄)

DRA 13 1
DRA 14
DRA 15

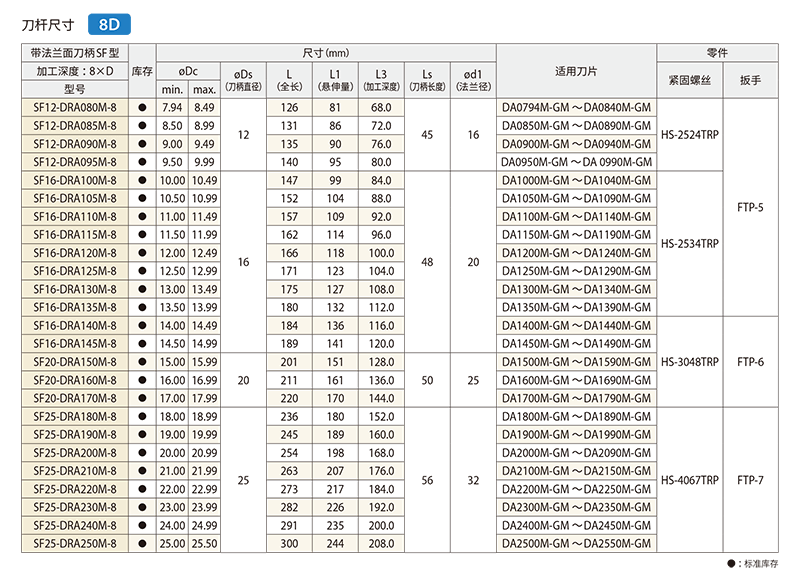

2.DRA 刀桿(帶法蘭盤)

DRA 16 1
DRA 17
DRA 18

3.零件

緊固螺絲 型號
DRA 19 HS-2524TRP
HS-2534TRP
HS-3048TRP
HS-4067TRP

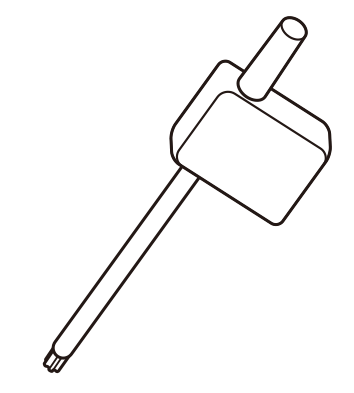

扳手 型號 緊固扭矩(N-m)
DRA 20 FTP-5 0.4
FTP-6 0.5
FTP-7 0.6

推薦切削條件表及切削液的使用方法

1.推薦切削條件表 ★ 第一推薦 ☆第二推薦

DRA 21

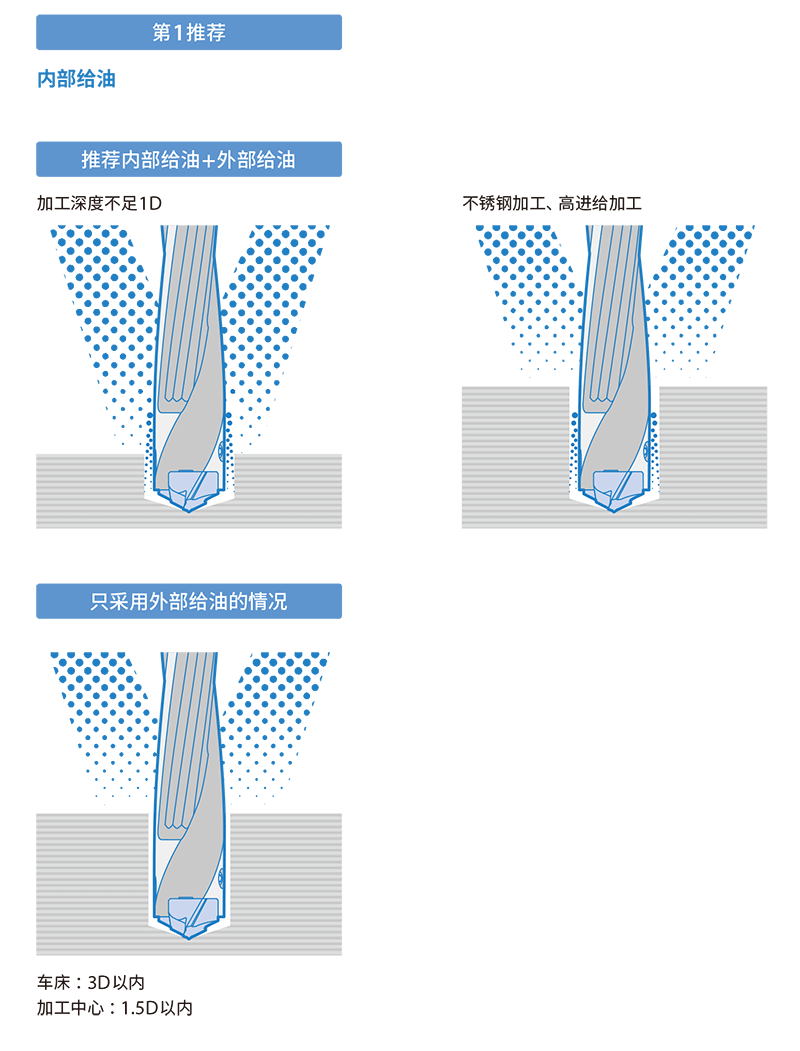

2.切削液的使用方法 (不推薦乾式加工)

DRA 22

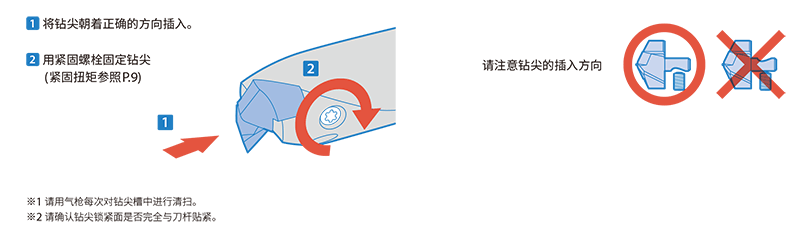

鑽尖的安裝方法

DRA 23

關於偏芯

DRA 24

注意事項

1.在加工中心上安裝時的注意點

DRA 25

2.其他的注意事項

DRA 26
