京瓷車刀系列GBA-GM槽刀

京瓷車刀(Kyocera)京瓷車刀系列GBA-GM槽刀

GBA型切槽加工GM断屑槽

 GBA type GM Chipbreaker

改善切槽加工的 切屑处理
实现良好的精加工表面

Improved chip control and excellent surface finish at grooving

穩定加工

可防止自动化生产线、无人生产线
的小故障停机

Prevent frequent machine stop at automated / unmanned production line

產品介紹

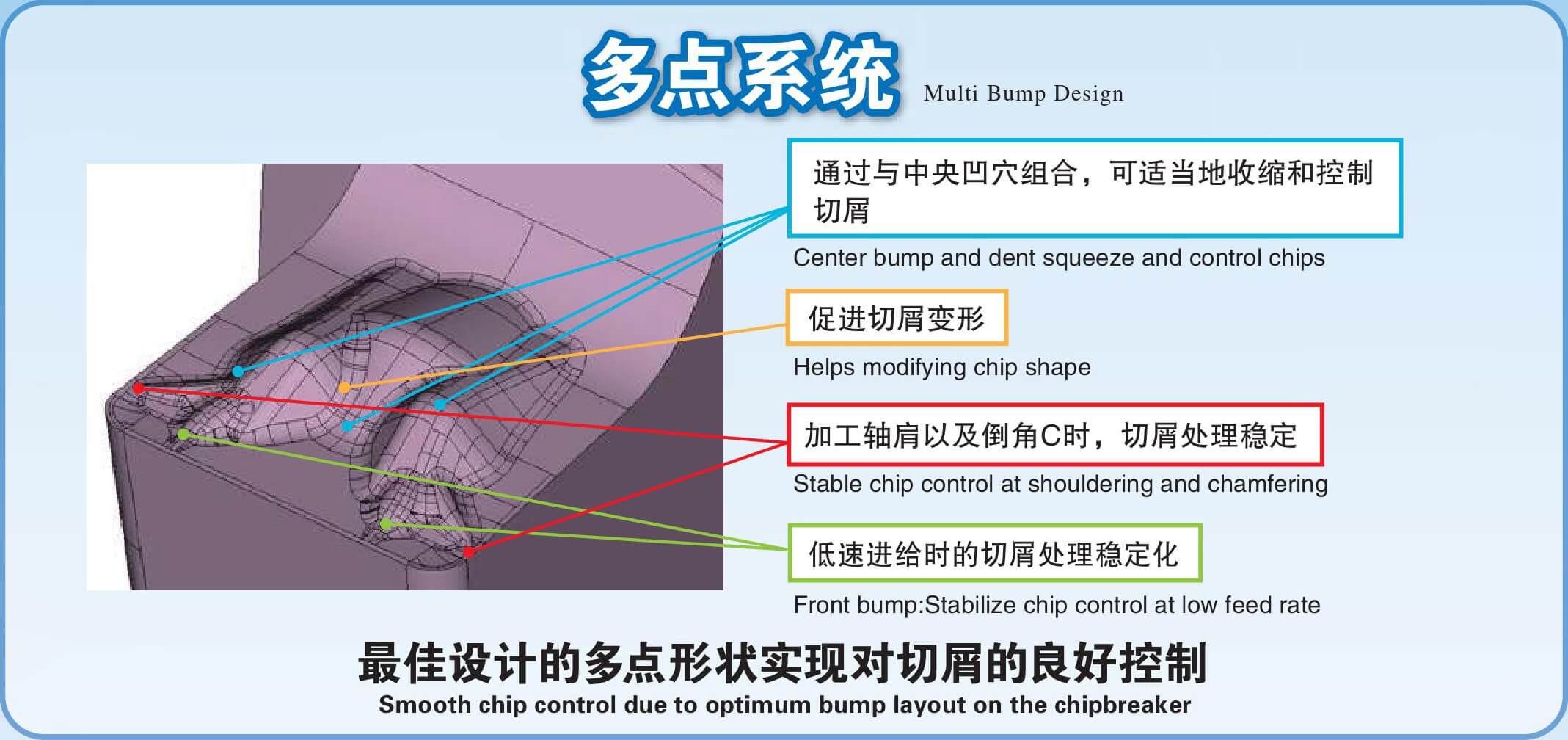

切槽加工3坐标断屑槽

3D Chipbreaker for Grooving

GBA型切槽加工 GM断屑槽

 GBA type GM Chipbreaker

  • 能充分发挥各种切削领域适用的切屑处理性能
    Good chip control to meet wide application range

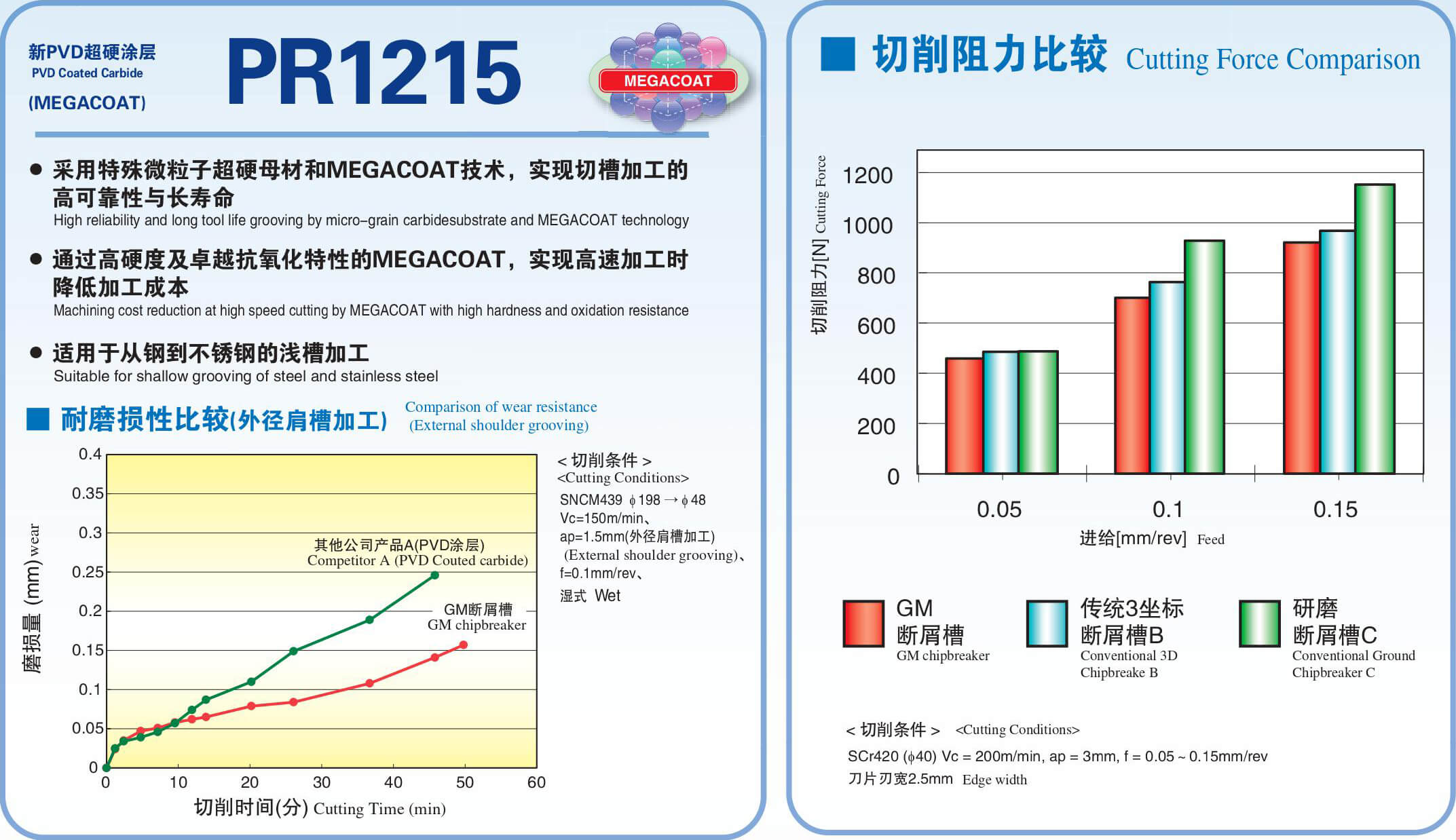

  • 实现良好的切削锋利性和MEGACOAT PR1215技术带来的优异精加工表面粗糙度
    Sharp cutting edge and MEGACOAT PR1215 realizes excellent surface roughness
  • 实现自动化生产线、无人生产线的稳定加工(防止小故障停机)
    Stable machining at automated production line (prevent frequent machine stop)

GBAGM 03

GBAGM 04

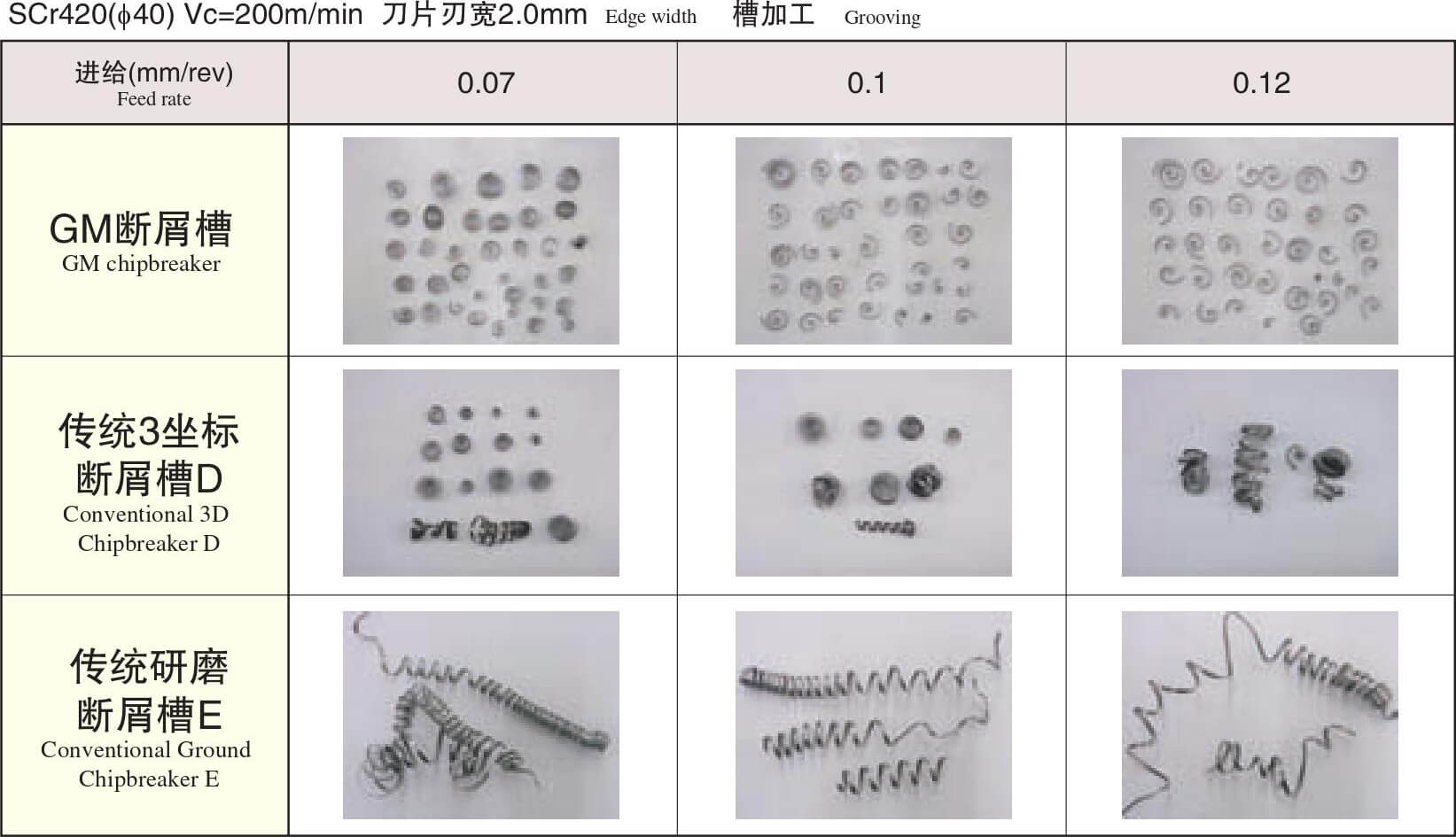

切屑处理比较

Chip Control Comparison

GBAGM 07

GM断屑槽从低速进给到高速进给,在宽广的领域都能实现切屑的稳定处理
GM chipbreaker showed stable chip control from low feed to high feed range.

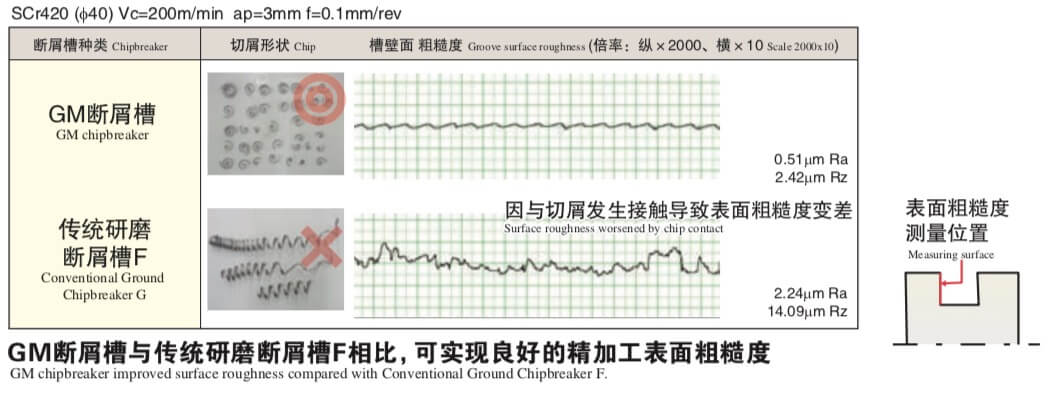

精加工表面粗糙度比较

Surface Roughness Comparison

SCr420 (φ40) Vc=200m/min ap=3mm f=0.1mm/rev

GBAGM 08

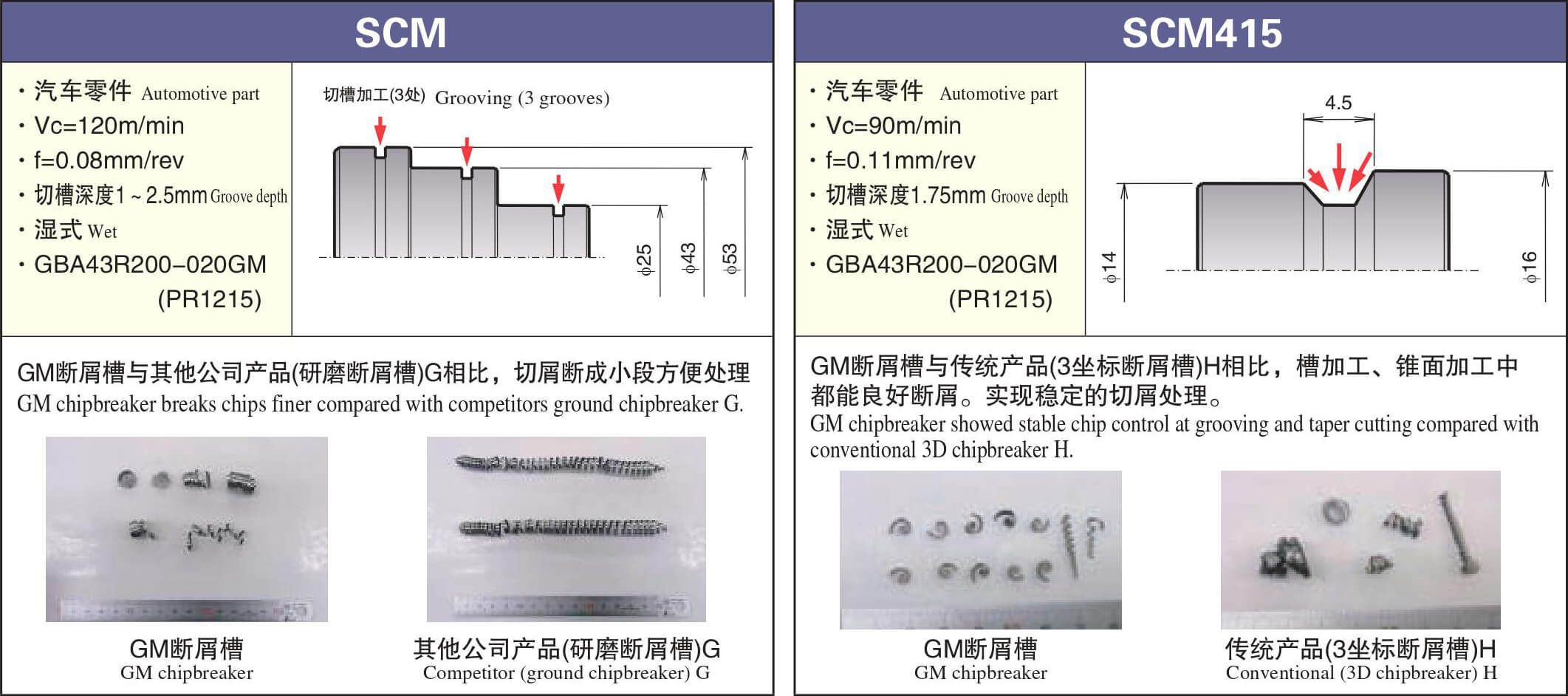

加工案例

Case Studies

GBAGM 09

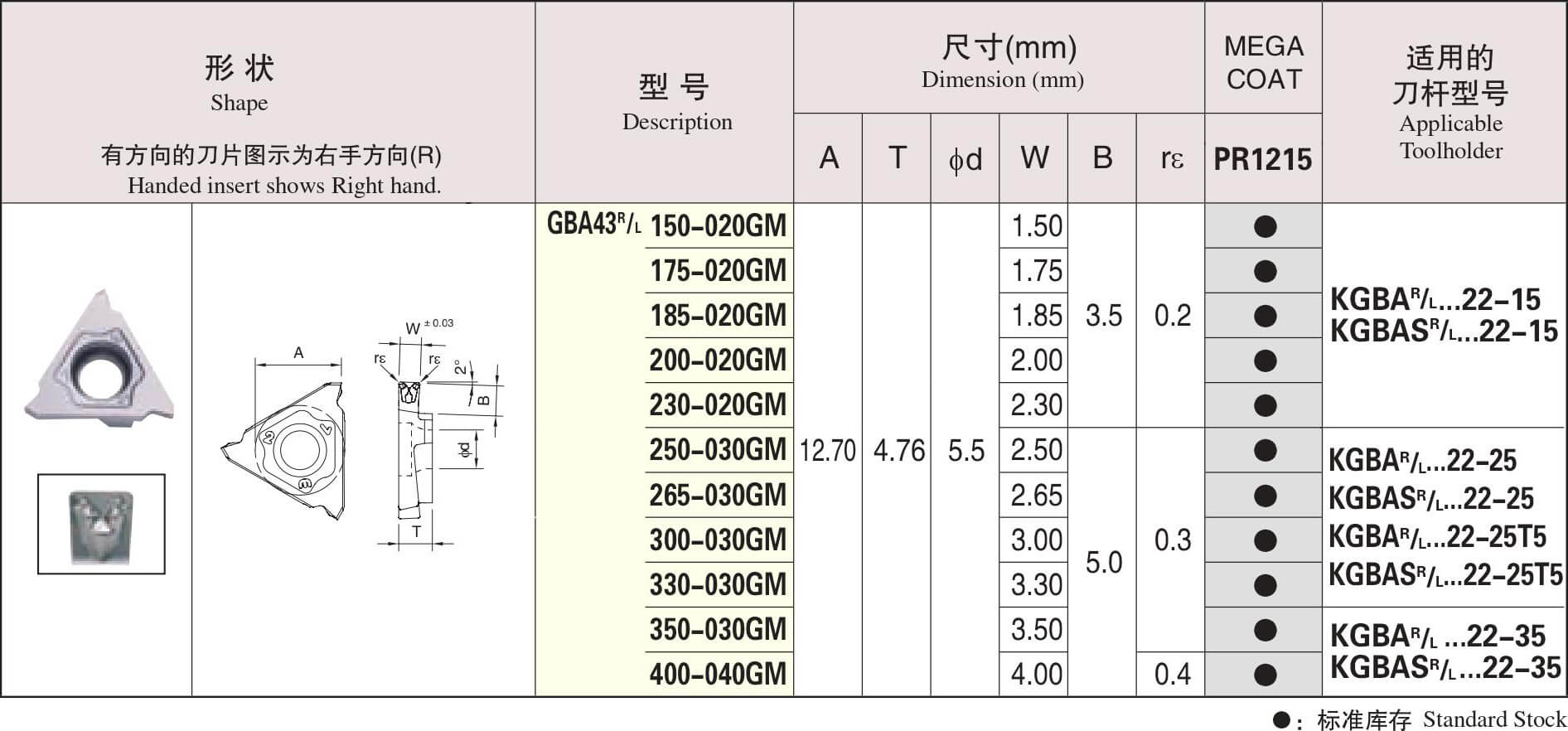

标准库存型号

Standard Stock Items

GBAGM 10

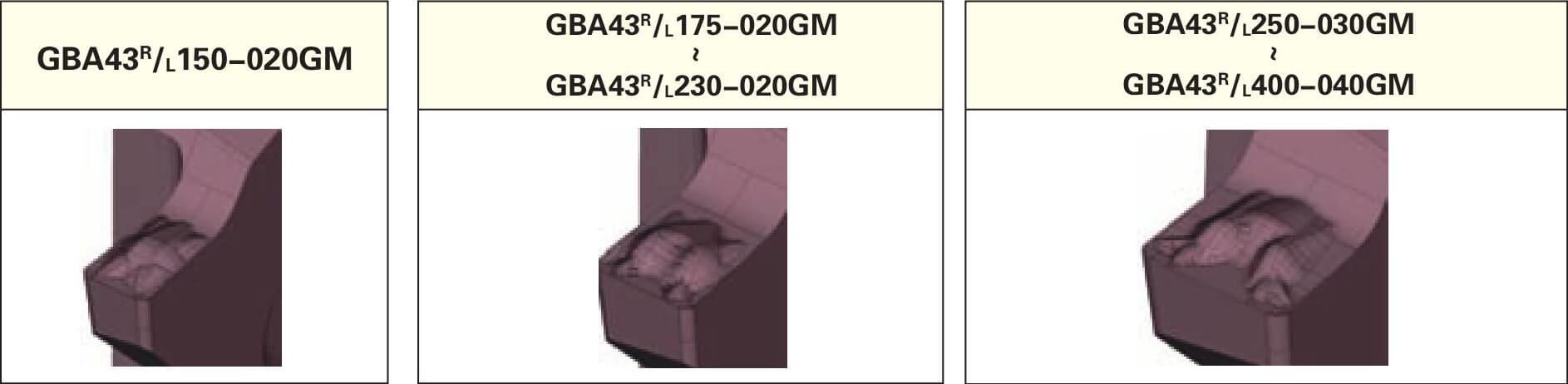

断屑槽形状

Chipbreaker geometry

GBAGM 11

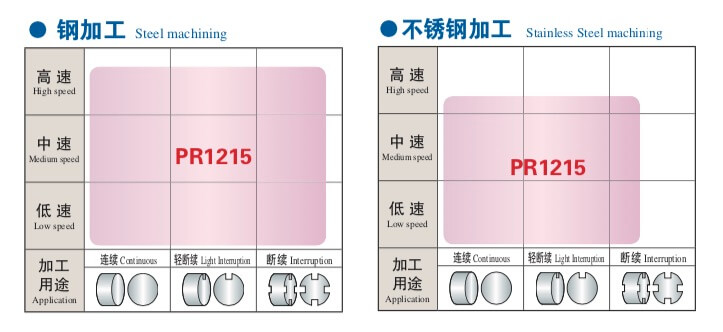

适用材质表

Material Application Map

GBAGM 12

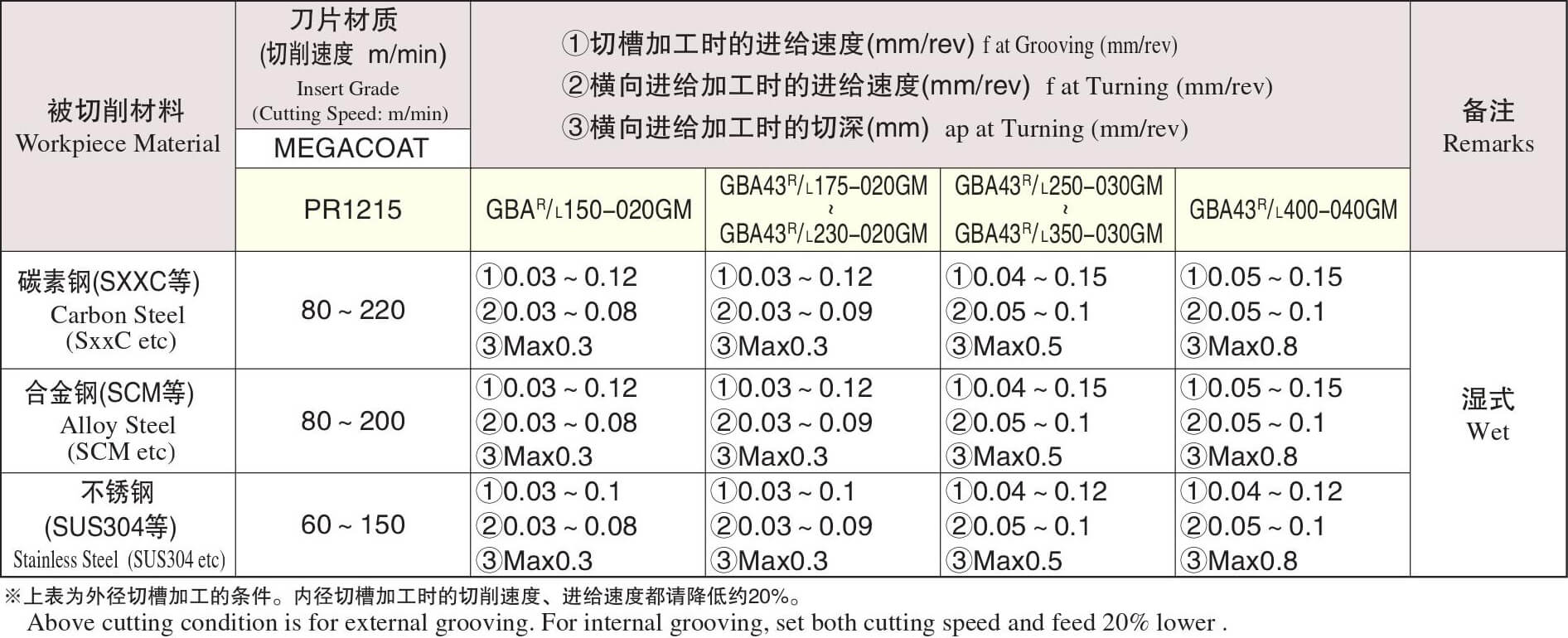

推荐切削条件

Recommended Cutting Conditions

GBAGM 14

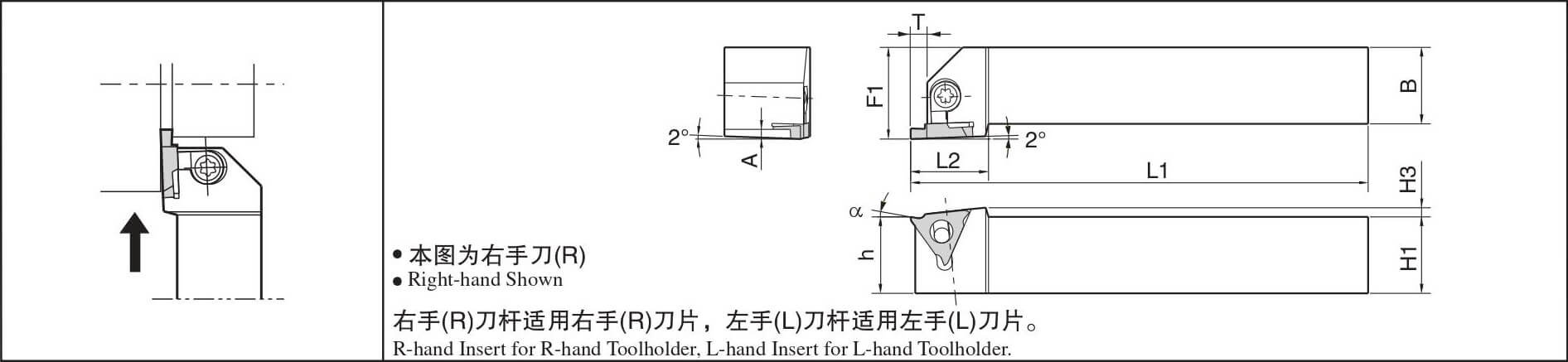

KGBA

KGBA型

GBAGM 15

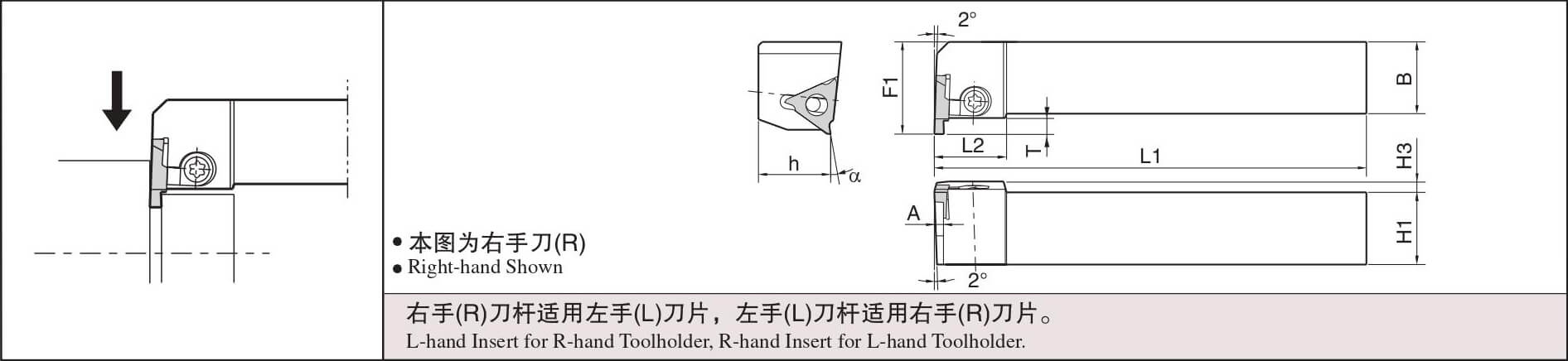

KGBAS型

GBAGM 16

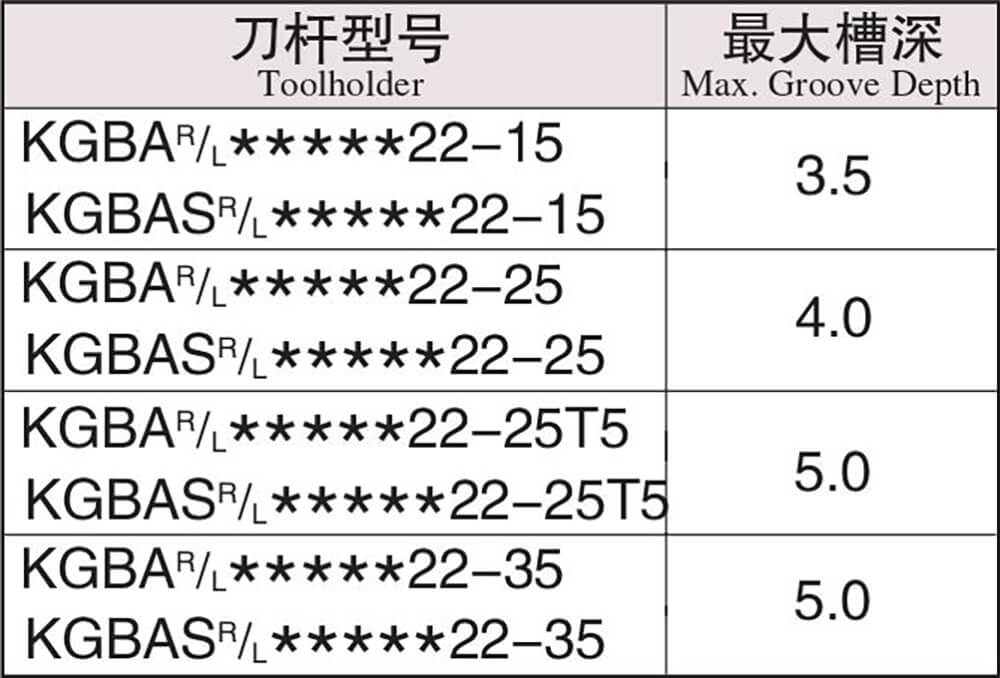

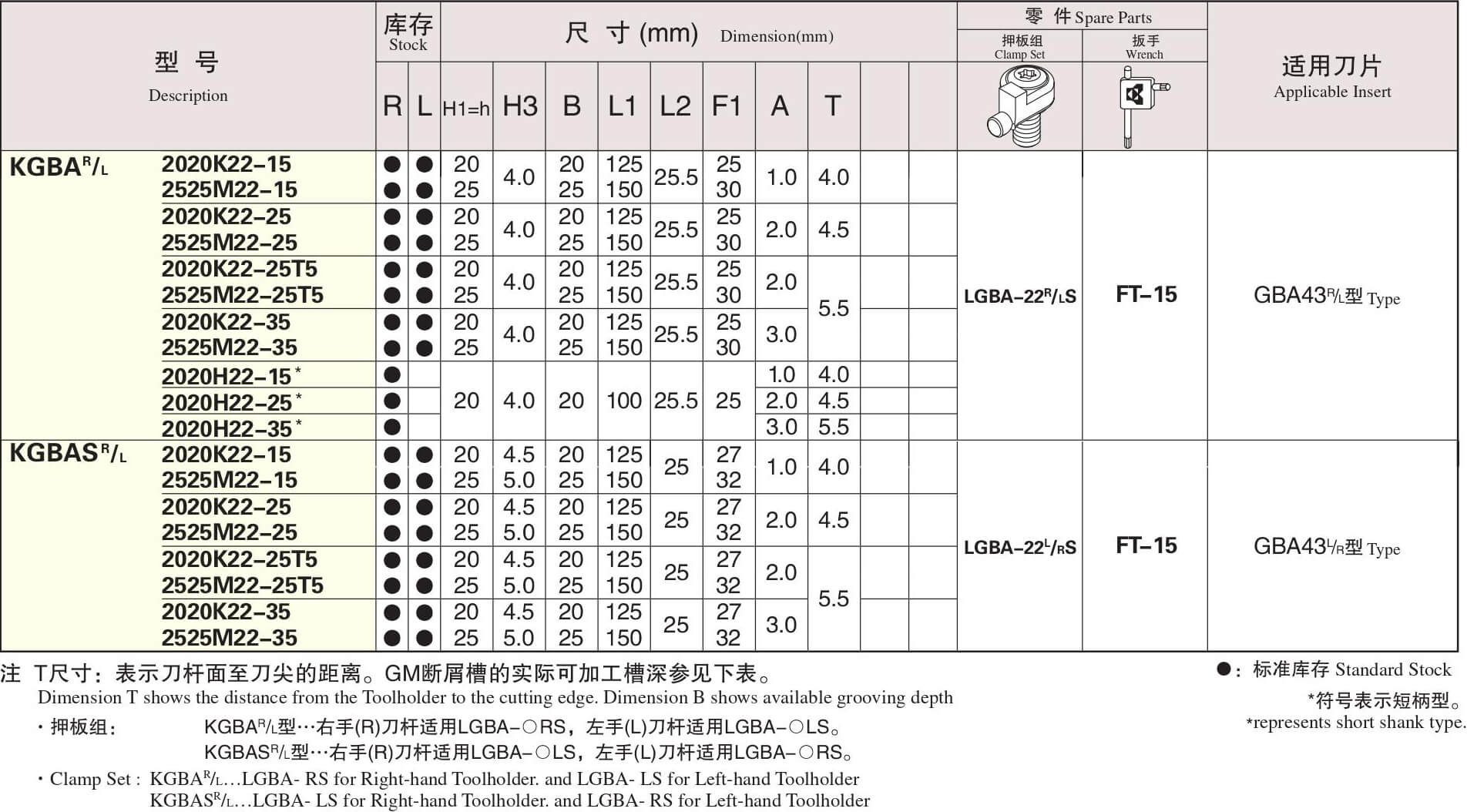

  • 刀杆尺寸 Toolholder Dimension

GBAGM 17

可以提供外径切槽刀杆KGBA型的短柄型

External Grooving Toolholders KGBA Short Shank types are available

针对小型NC车床和HSK刀具系统,可以提供KGBAR2020K22-○○(全长125mm)的短柄型KGBAR2020H22-○○(全长100mm)。 可为用户节省切断柄部的工时。

For NC lathe and HSK tooling, KGBAR2020K-○○(Overall length 125mm) short shank type KGBAR2020H22-○○(Overall length 100mm) is available. No longer required for the users to cut the shank portion.

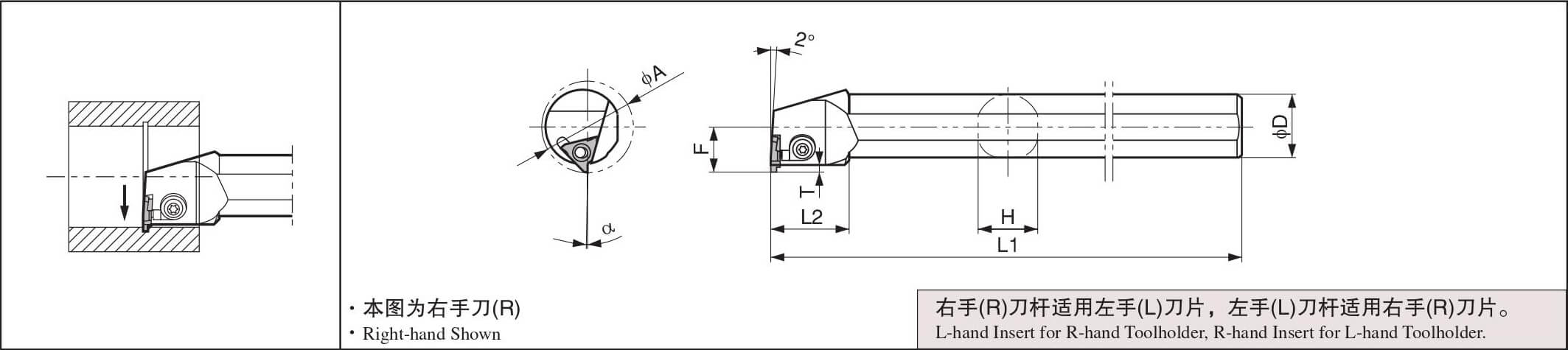

KIGBA型

GBAGM 21

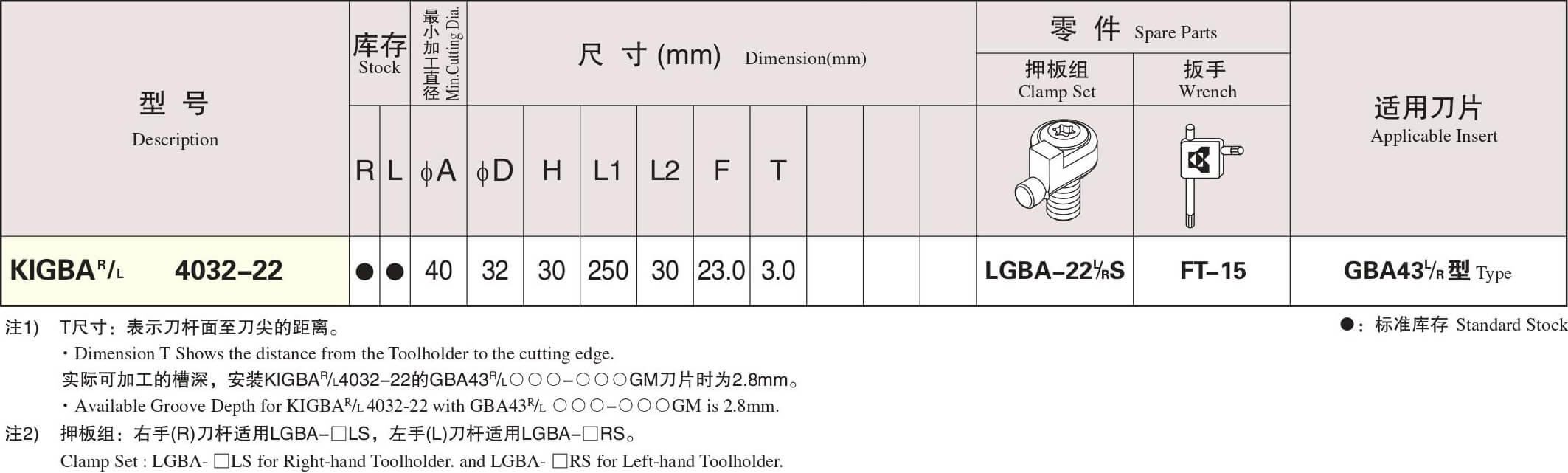

  • 刀杆尺寸 Toolholder Dimension

GBAGM 22

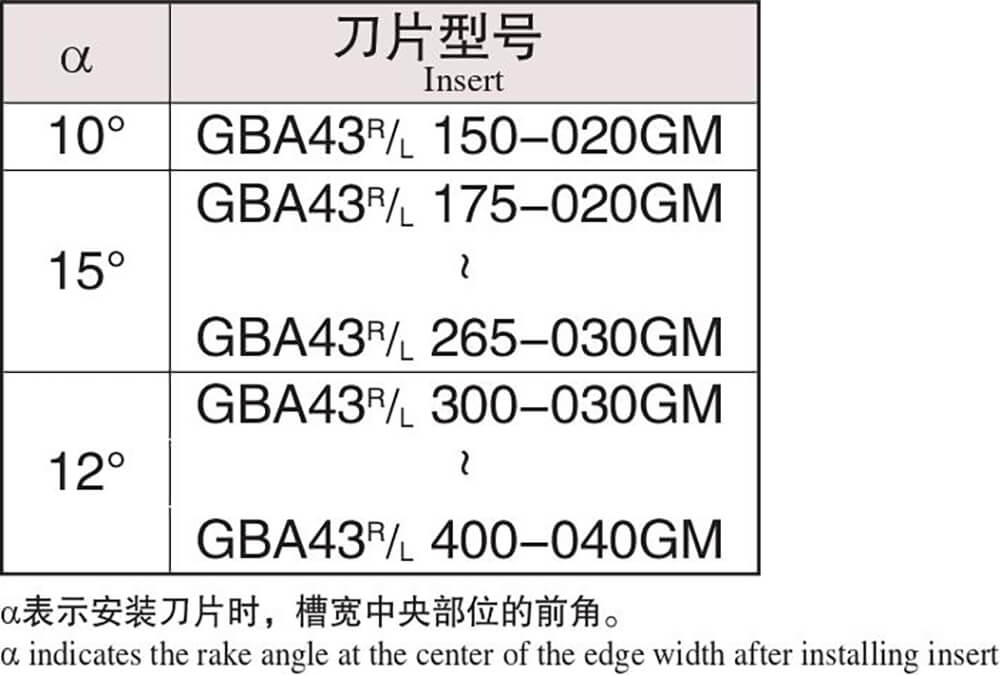

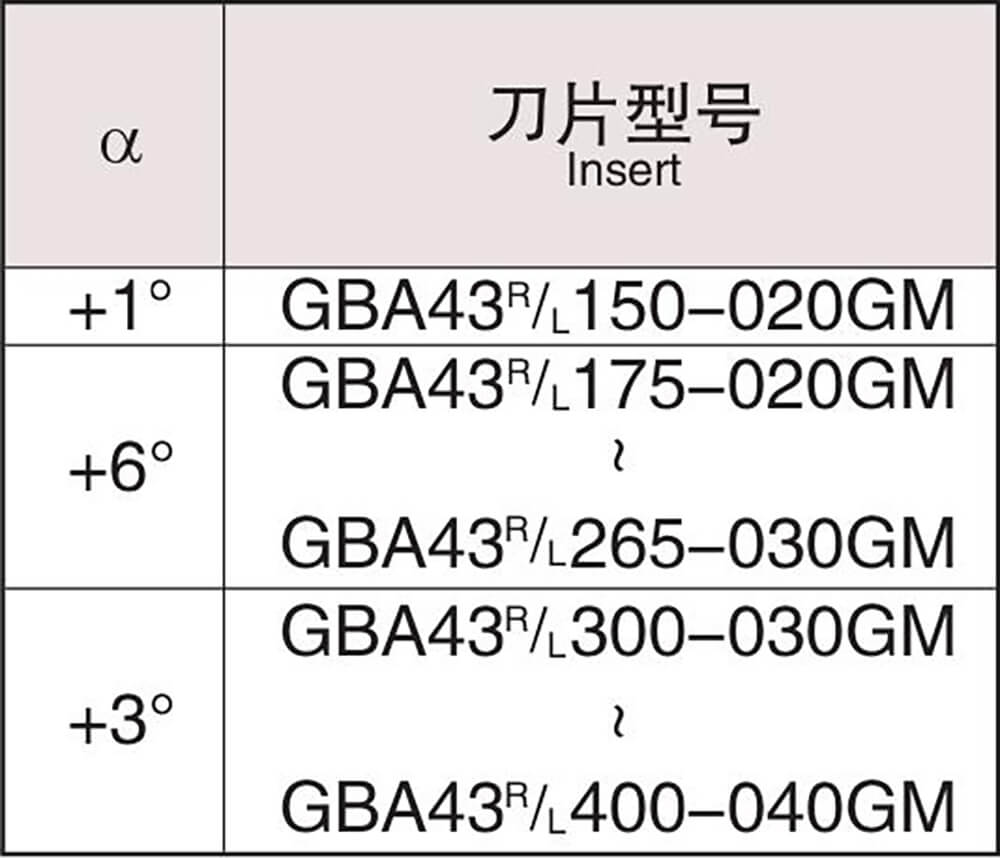

  • 安装GBA型-GM刀片时的前角(α)

    Rake Angle after Installment of GBA-GM (α)GBAGM 24

α表示安装刀片时,槽宽中央部位的前角。
α indicates the rake angle at the center of the edge width after installing insert
