頂針-傳動系列端面浮動式-SC66A/SC66B

sc22 01

京瓷車刀（Kyocera）頂針-傳動系列端面浮動式-SC66A/SC66B

SC-66-A-4A/4B/ 4C

SC-66-B-40A-40B/ 40C

備註

  • 本頂針指定使用SKF-LGMT2專用潤滑油,請勿使用其他不同成分之潤滑油
  • 產品型號中有“A”的表示頂針有附螺帽
  • 配件中的頂針子,型號有“A”的為加長型頂針子
  • 徑向力數據參考:加工件重量+車削力量
  • 軸向力數據參考:尾座油壓壓力數據
  • 注油式:可添加專用SKF潤滑油,具防水性

SC-66-A-MT4｜齒部替換端面浮動式傳動頂針

  • 適用：適用 CNC車床、高速車床、自動送料專用機及其他機床。
  • 用途：車削軸心時,兒車削工件端面,每支傳動齒自動調整平均傳動力,精度穩定性佳,可正、反轉車削。
  • 結構：採用機械式平衡結構特殊設計製成。
  • 選配：SC-66-A-4A:中心針09-09:傳動齒10-10:固定鍵
    SC-66-A-4B: 中心針09-09;傳動齒10-13:固定鍵
    SC-66-4-4C: 中心針09-06 ;傳動齒10-17:固定鍵
  • 精準度：<0.005

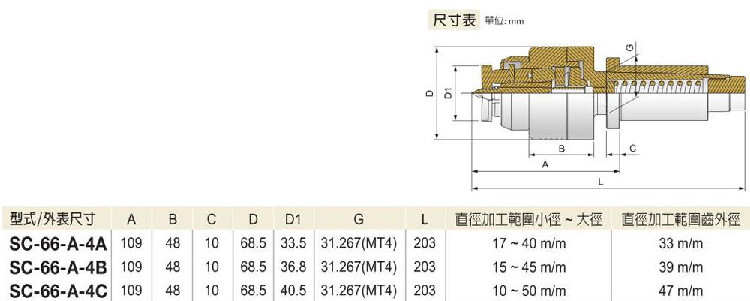

尺寸表



sc22 02

SC-66-B-40｜齒部替換端面浮動式傳動頂針

  • 適用：CNC車床、高速車床、自動送料專用機及其他機床。
  • 用途：車削軸心時,兒車削工件端面,每支傳動齒自動調整平均傳動力,精度穩定性佳,可正、反轉車削。
  • 結構：採用機械式平衡結構特殊設計製成。
  • 選配：SC-66-B-40A: 中心針09-09;傳動齒10-10:固定鍵
    SC-66-B-40B: 中心針09-09;傳動齒10-13:固定鍵
    SC-66-8-40°C: 中心針09-06;傳動齒10-17:固定鍵
  • 精準度：<0.005

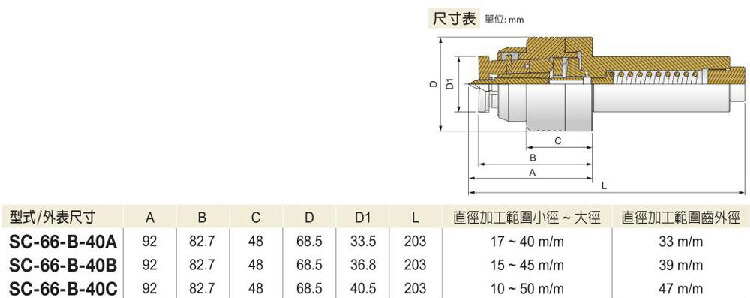

尺寸表



sc22 03
